17AM 型热保护器

产品综述

芝宝科技17AM系列热保护器是一种电流敏感性、温度感应保护装置，与马达线圈串联，保护器依据线圈温度及马达电流大小而变化，当温度、电流增高时所产生的热量传递到双金属元件上，达到预定动作温度设定值时，双金属元件便迅速动作，使触点断开，切断电路。当马达线圈的温度下降到该产品的额定复位温度值时，双金属元件又恢复到初始状态，动触点闭合，电路重新导通。

详情

产品综述

主要优势

外形小巧
产品100%通过温度校准和温度检测
美国EMS进口突跳式金属片确保通断产品动作的可靠性能
在整个使用寿命期间保持温度性能的稳定性
密封绝缘纸及钢制外壳适合多种浸漆工艺，加上塑料外壳可适用于真空浸漆
高电流和温度灵敏性、可有效达到电流温度双重保护

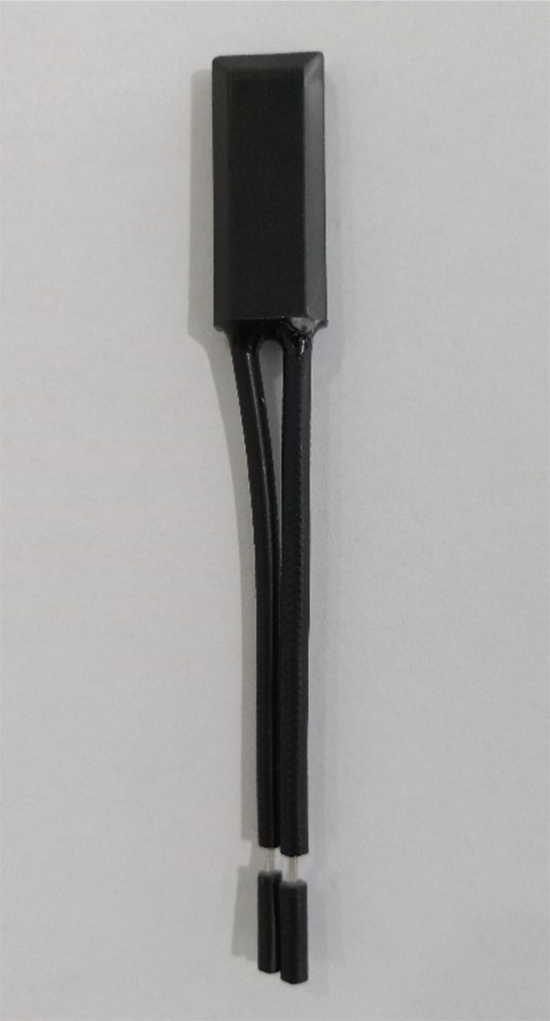

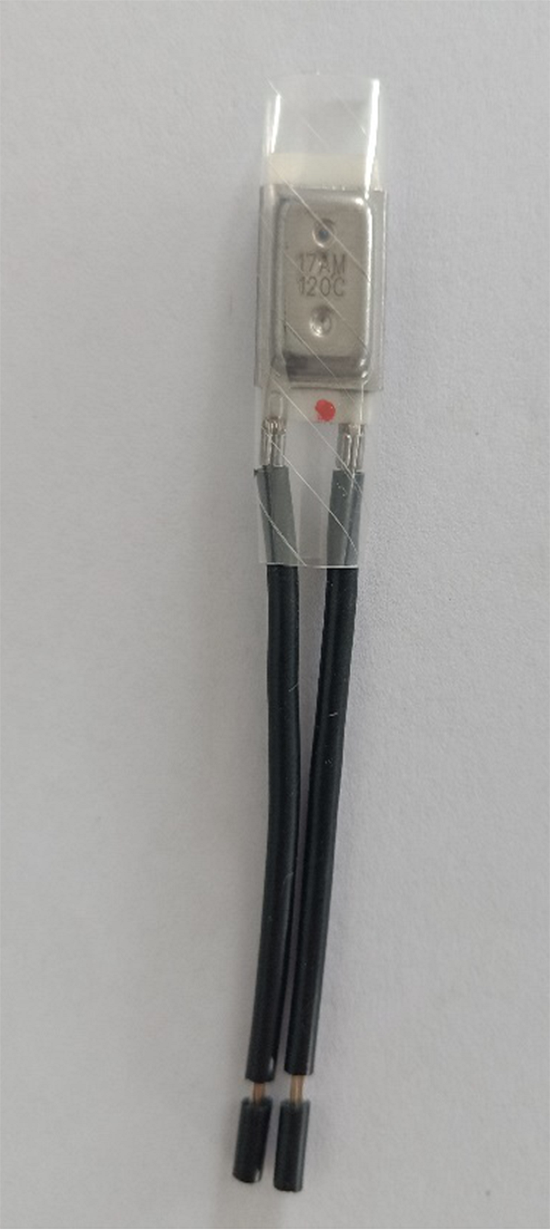

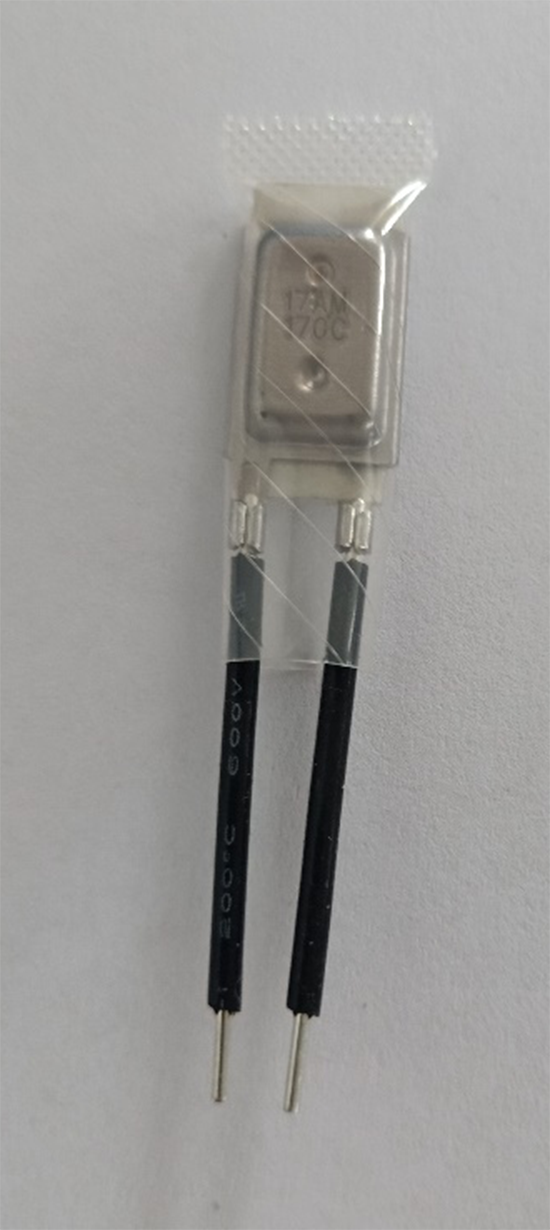

可根据客户定制端子引线与绝缘套管

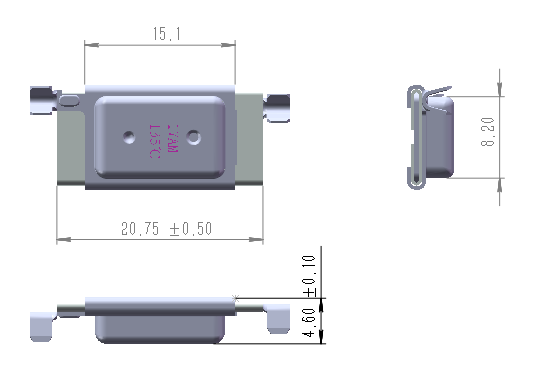

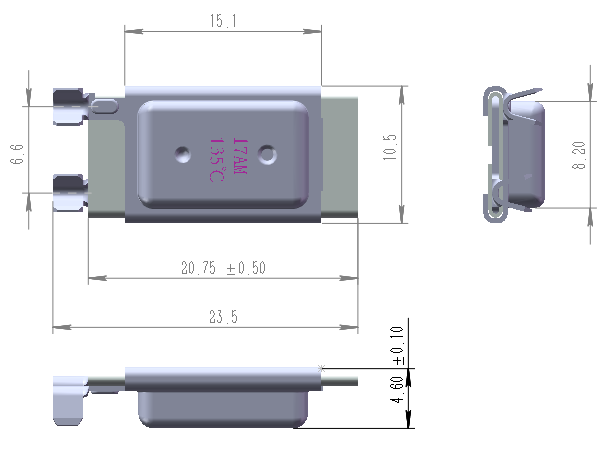

同侧或异侧端子连接方式
可依据客户要求选择大电流适用加厚型触点，也可选择0.5-60A堵转电流的定制款产品

应用范围

17AM热保护器可防止马达过热过流。它是一种微型、突跳式热敏器件，具有可靠的保护技术。它可以对以下设备进行过热保护:

串级马达，感应马达
永久分相式电容器电机
电感式镇流器
高压气体放电灯镇流器
变压器初级及次级保护用
嵌入式灯具，PCB板
电池组加热坐垫及各类加热过温保护
吸尘器、水泵、烘干机、洗碗机、微波炉
汽车附件马达
螺线管，PC电路板等等
电动工具，搅拌机，潜水泵，高压清洗机

设计原理

电流流过外壳的端子、双金属片以及闭合的触点，然后由底板上的端子连接所连设备形成回路，温度升高时，热量迅速传到双金属片,当温度达到热保护器断开温度，双金属片迅速动作，触点打开，这样切断了电路，当热保护器温度下降到复位温度时，双金属片又迅速复位，触点闭合。
触点容量： 125Vac18A 250Vac9A
温度范围： 40℃至180℃
断开温度公差： ±3K、±5K、±8K、±10K，可按客户需求定制。
电气连接：绕组上，插入式、夹紧式、托架式、黏胶式等等
