17AM+PTC 温度保护器
- 商品
- 详情
产品详情
产品综述
17AM+PTC 热保护器是在 17AM 保护器上设置了一个与触点并联的 PTC 发热元件， 当 17AM 保护器处于闭合状态时，PTC 处于被短接状态无电压，当被保护对象出现异常时， 保护器触点断开后，PTC 有电压发热，该热量使得保护器保持于断开状态，因PTC 电阻达 700Ω以上使得负载处于停止状态，只有电源切断后，PTC 降温保护器触点才能自动复位， 再次接通电源负载恢复运行状态。应用范围
17AM+PTC系列热保护器具有电流跳脱灵敏、控制温度精确等优势。应用于各类感应电机、串激电机、变压器、镇流器、电动工具、汽车电机、电热器具等电器设备，17AM+PTC热保护器主要运用吸尘器、粉碎机、电动工具、园林工具、大功率水泵电机。
设计原理
17AM+PTC型温度保护器是17AM温度保护器的一种派生产品，在17AM温度保护器的基础上设置了PTC,该发热元件与保护器触点形成并联电路，当保护器起控分离后，PTC两极得到电压后发热，使得温度传导到内部的双金属片，致使触点保持在分离状态，设备处于停机状态，等待排除设备故障或切断电源。人为切断电源后PTC即停止发热，17AM温度保护器经过一定时间的降温后方可自动复位，设备恢复正常状态。因而温度保护器也同时具有断电保护、延时保护功能，达到手动复位的功能，其保护功能更可靠、完全。
技术特性
触点容量 ：125Vac 18A 250Vac 15A
温度范围： 40℃至180℃
温度范围： 40℃至180℃

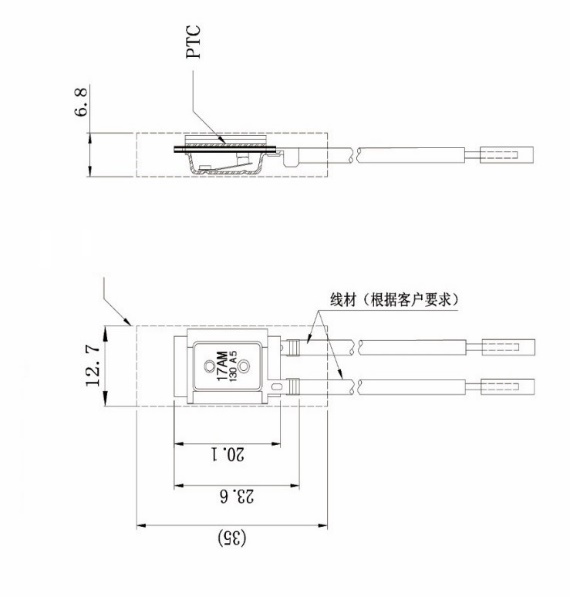

外形尺寸
特性
17AM+PTC 自保持式热保护器，当过热跳脱后，只有切断电源后才能复位接通。具有断电保护、延时保护功能 。
（1） 17AM 热保护器与 PTC 形成并联电路，然后与负载（马达）串联，负载正常运行时 PTC 不会 产生高温。
（2）当负载异常时产生的高温或电流达到一定值时会使 17AM 热保护器断路，此时 PTC 元件会产生高温及高阻值（PTC 的高温会使 17AM 热保护器一直保持于断路状态），负载停止运行。
（3）当电源被手动断开后，PTC 开始降温，经过一定时间降温后 17AM 热保护器自动复位，再次接通电源，负载运转。
工作设计原理如下
（1） 17AM 热保护器与 PTC 形成并联电路，然后与负载（马达）串联，负载正常运行时 PTC 不会 产生高温。
（2）当负载异常时产生的高温或电流达到一定值时会使 17AM 热保护器断路，此时 PTC 元件会产生高温及高阻值（PTC 的高温会使 17AM 热保护器一直保持于断路状态），负载停止运行。
（3）当电源被手动断开后，PTC 开始降温，经过一定时间降温后 17AM 热保护器自动复位，再次接通电源，负载运转。
17AM电气规格
| 额定电压 | 115 V /240V- AC |
| 电流跳脱值设计范围 | 1A ~60A |
| 跳脱时间 | 3 ~ 10s 秒 |

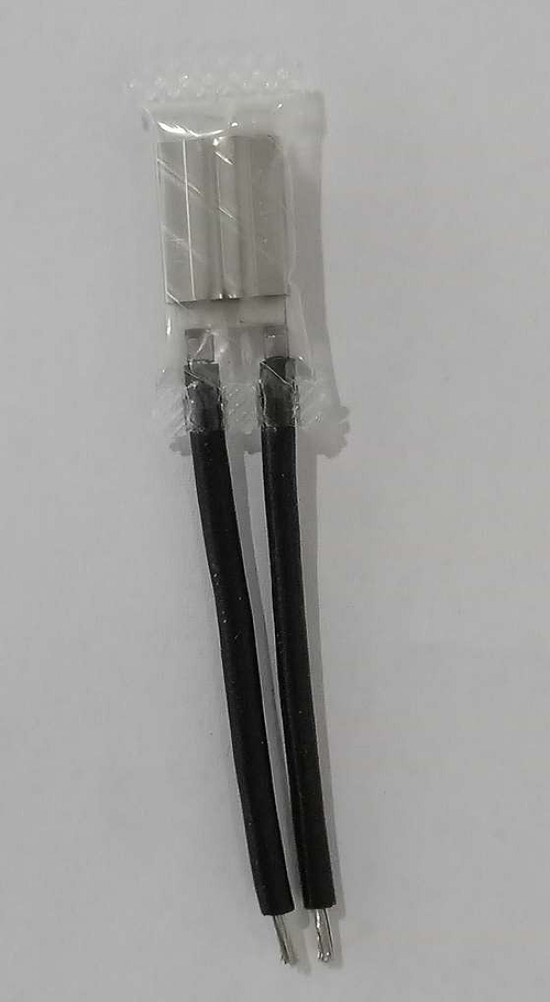

系列图片
