17AM 发热丝型保护器
- 商品
- 详情
产品详情
产品综述
17AM 发热丝型保护器电流流过外壳的端子、双金属片以及闭合的触点，然后由底板上串联的发热丝到底板上的端子连接所连设备形成回路，电流经过发热丝时，发热丝自身发热迅速传到双金属片,当温度达到热保护器断开温度， 双金属片迅速动作，触点打开，这样切断了电路，当热保护器温度下降到复位温度时，双金属片又迅速复位，触点闭合。应用范围
- 串激电机
- 粉碎机，搅拌机
- 电动工具，园林工具
- 吸尘器
- 镇流器， 变压器
- 各类有转动件的设备、电器
- 水泵电机
设计原理
自动复位型设计原理：
(1)电流过载保护原理：17AM 内部的发热丝与双金属片串联在一起。既能提供设备正常运行， 又具有精确控制过热过流跳脱时间的作用。当电机、变压器处于电流过大或堵转电流超过热 保护器设定的跳脱值时，保护器能瞬间切断电路，使电器得到保护。电流过载跳脱值设计范围：1A~60A。
(2)温度过载保护原理：17AM 内部的双金属片能够精确感受到电器的工作温度，当电器故障、过载、堵转等异常正常工作使周围的温度过高时，17AM 的双金属片快速反应致使银触点断开，使电器断路得到保护。当 17AM 冷却到安全温度时，触点自动闭合复位。
(1)电流过载保护原理：17AM 内部的发热丝与双金属片串联在一起。既能提供设备正常运行， 又具有精确控制过热过流跳脱时间的作用。当电机、变压器处于电流过大或堵转电流超过热 保护器设定的跳脱值时，保护器能瞬间切断电路，使电器得到保护。电流过载跳脱值设计范围：1A~60A。
(2)温度过载保护原理：17AM 内部的双金属片能够精确感受到电器的工作温度，当电器故障、过载、堵转等异常正常工作使周围的温度过高时，17AM 的双金属片快速反应致使银触点断开，使电器断路得到保护。当 17AM 冷却到安全温度时，触点自动闭合复位。
技术特性
触点容量 ：125Vac 18A 250Vac 9A
温度范围： 40℃至180℃
断开温度公差： ±3K、±5K、±8K、可按客户需求定制
温度范围： 40℃至180℃
断开温度公差： ±3K、±5K、±8K、可按客户需求定制
安规认证
UL&CUL; TUV; CQC; CB；KC

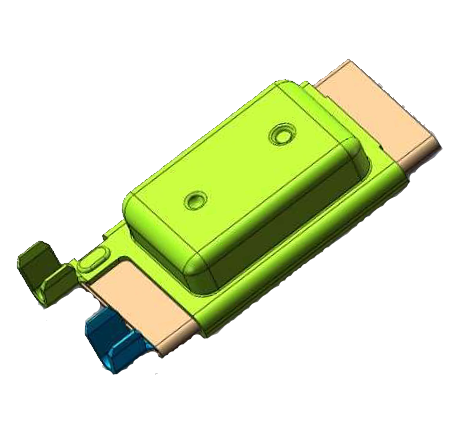

产品外形结构

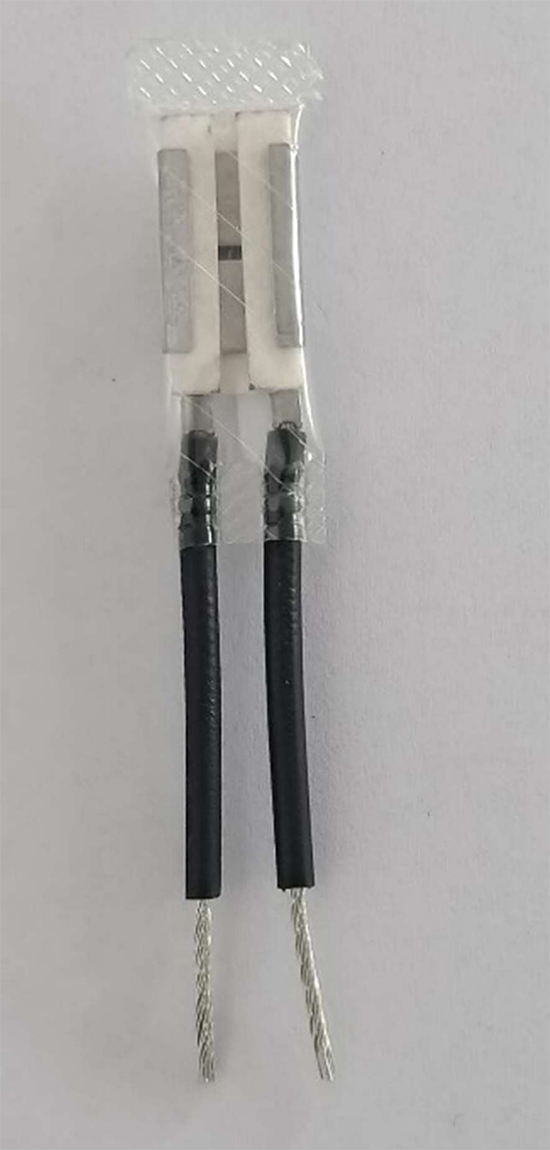

系列图片
