产品详情
产品综述
3MP/6AP 电流温度双重保护器是 一款同时具有过流、感温双重保护功能的保护元件。它能够精确控制电机堵转或电流过量对电机的损伤。自动复位型工作设计原理如下：
（1）大电流过载保护原理:
3MP/6AP热保护器中的辅助发热片与双金属片匹配在一起。具有精确控制过载电流跳脱时间的作用。当（电机、变压器...）处于电流过大或堵转电流超过热保护器设定的跳脱值时，保护器能瞬间切断电路，使电器得到保护。 （电流过载跳脱值设计范围：1.5A ~30A）
（2）温度保护原理:
3MP/6AP热保护器能够精确控制电器温度。电流通过双金属簧片，当电器不能正常工作，使周围的温度过高时，热保护器的双金属簧片断开银触点，使电器得到保护。当热保护器冷却到安全温度时，触点自动闭合复位。 （跳脱温度选择范围：40℃ ~180℃）
3MP/6AP热保护器中的辅助发热片与双金属片匹配在一起。具有精确控制过载电流跳脱时间的作用。当（电机、变压器...）处于电流过大或堵转电流超过热保护器设定的跳脱值时，保护器能瞬间切断电路，使电器得到保护。 （电流过载跳脱值设计范围：1.5A ~30A）
（2）温度保护原理:
3MP/6AP热保护器能够精确控制电器温度。电流通过双金属簧片，当电器不能正常工作，使周围的温度过高时，热保护器的双金属簧片断开银触点，使电器得到保护。当热保护器冷却到安全温度时，触点自动闭合复位。 （跳脱温度选择范围：40℃ ~180℃）

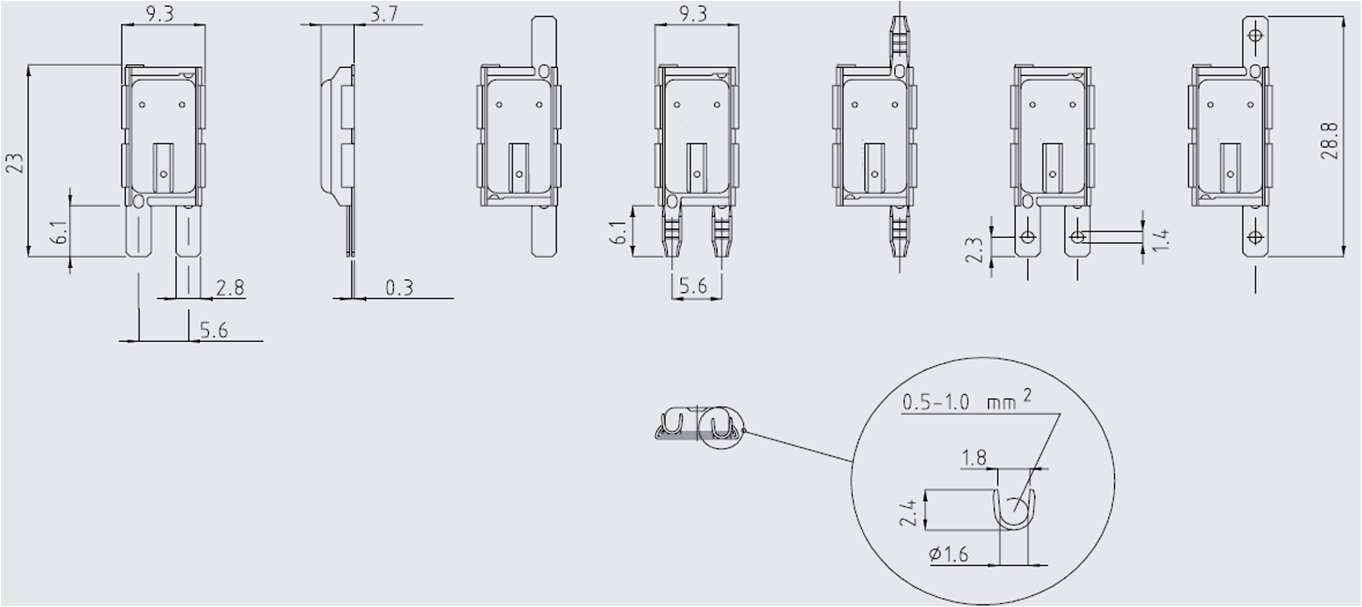

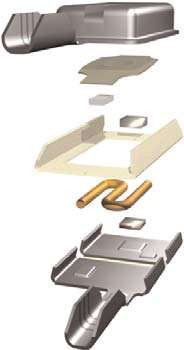

3MP/6AP端子形式及产品爆炸图：

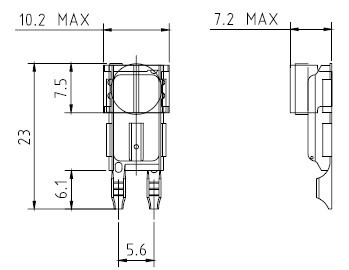

3MP/6AP+PTC手动（断电）复位型工作设计原理如下：
（1）3MP热保护器与PTC形成并联电路，然后与负载（马达）串联，负载正常运行时PTC不会产生高温。
（2）当负载异常时产生的高温或大电流会使3MP热保护器断路，此时PTC元件会产生高温（PTC的高温会使3MP热保护器一直保持于断路状态），负载停止运行。
（3）当电源被手动断开后，PTC开始降温，经过一定时间降温 后3MP热保护器 触点复位，再次接通电源，负载运转。
形尺寸（厚×宽×长）：
3. 7 × 9. 3× 16. 9 mm
3MP电气规格：
| 额定电压 | 115 V /240V- AC |
| 电流跳脱值设计范围 | 2.5A ~30A |
| 跳脱时间 | 3 ~ 10s 秒 |
6AP电气规格：
| 额定电压 | 0~30V DC |
| 电流跳脱值设计范围 | 2.5A ~30A |
| 跳脱时间 | 3 ~ 10s 秒 |

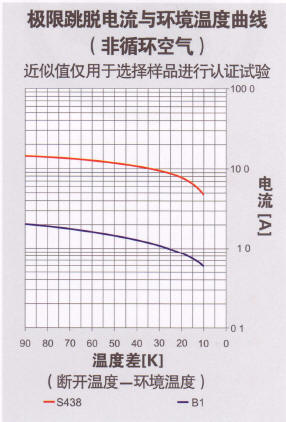

3MP/6AP电流、温度、时间曲线图
